高壓清洗機油管清洗噴頭—直孔前噴式噴頭的改進

    時間：2013-05-23 14:27:16作者：LeeZhou來源：德高潔清潔設備分享到：QQ空間新浪微博騰訊微博人人網微信

    目前
    ，國內各大采油廠已經非常重視油管的清洗修復及再利用
    ，高壓清洗機以其成本低
    、效率高、無污染等優點越來越受到人們的重視
    ，已先后在石油
    、市政
    、航宅
    、建筑等領域得到廣泛應用，并取得了非常矚目的效果
    。

    由于在使用高壓清洗機清洗油管過程中發現原噴頭不能對油管內孔進行表面清洗
    ，而且洗后的油管內孔呈多頭螺紋狀殘留油污，導致清洗質量不好
    ，達不到修復油管質量標準的相關要求。為此
    ，北京德高潔清潔設備有限公司對原清洗套管用直孔前噴式噴頭進行改進，具體改進措施如下
    。

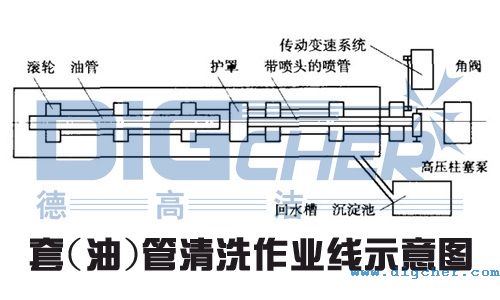

    套(油)管清洗作業線示意圖

    原套管清洗作業線如上圖所示，高壓水射流壓力由高壓柱塞泵提供
    ，可用腳閥控制工作壓力
    ，高壓水從泵出口經高壓管線
    、腳閥至長13m的噴管(噴管前端連接噴頭)
    ，經噴頭形成高壓水射流。滾輪傾斜一定角度
    ，由傳動變速系統控制正反轉
    ，油管螺旋運動(既旋轉又水平軸向往復移動)
    ，從而使噴頭進
    、出油管內進行清洗作業
    。

    直孔前噴式噴頭示意圖

    由上圖我們可發現
    ，噴頭有前噴孔和橫噴孔，由于橫噴孔的清洗效果不如前噴孔
    ，故我們改進了直孔前噴式噴頭
    ，去掉橫噴孔，而增多前噴孔
    ，當噴孔足夠多時即可消除多頭螺旋狀現象發生
    。

    原噴頭清洗后的油管內孔

    經過大量試驗分析
    ，北京德高潔清潔設備有限公司分別研制了9個φ2.5mm孔、12個φ2mm孔
    、15個φ1.5mm孔
    、20個φ12mm孔
    、30個φ0.8mm孔的前噴式噴頭
    ，試驗結果表明
    ，清洗效果有顯著提高
    ，對內孔油污積垢
    、鐵銹等清洗效果比較理想。
