新型高壓清洗機油管清洗噴頭—組合型噴頭
時間：2013-05-28 14:21:13作者：LeeZhou來源：德高潔清潔設備分享到：QQ空間新浪微博騰訊微博人人網微信
針對油管清洗的現場工況，北京德高潔清潔設備有限公司設計生產出了新型高壓清洗機油管清洗噴頭—組合型噴頭
，并進行了油管清洗試驗
。結果表明，這種最新型的組合型噴頭具有清洗質量好
、效率高
、成本低等特點，非常適合在我國推廣應用
。

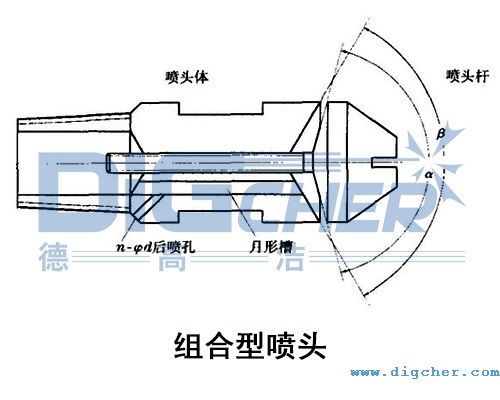

新型高壓清洗機油管清洗噴頭—組合型噴頭：組合型噴頭是由噴頭體和噴頭桿組成

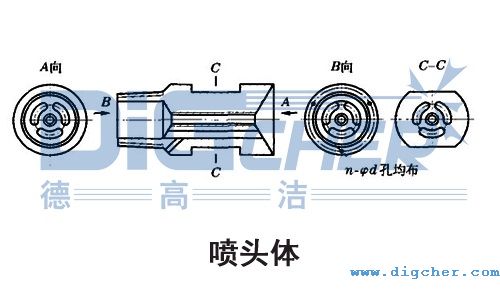

，噴頭體如下圖所示，后部用密封管螺紋與噴管連接
，內部用線性切割加工出三個月形槽
，三個支撐筋呈星形，能起到穩流作用
，前端有一呈β角的錐形外導流面
。噴頭桿后端螺紋可與噴頭體連接，有一呈α角的錐形內導流面
，其前部銑有一槽
，可用扁起子卡在槽中，用以調節噴頭體與噴頭桿的錐形導流面形成的間隙
，以控制工作壓力和射流速度及沖擊力
，水經月形槽進入內外導流面之間的導流空間，向外形成空心錐形射流進行清洗
，若α＝β
，則此噴頭相當于入口小而出口大倒錐形流道的噴頭，這種結構會比直孔流道的流量系數還小
，能量轉換率還低
，顯然水力特性不好，為此選擇α＞β
，經反復現場試驗后確定α＝150°
，β＝120°。
經現場應用表明
，這種噴頭的清洗效果比前噴式噴頭有明顯提高
，其前噴力較大，考慮到有時油污特別多的時候前進不暢
，故又在噴頭后部鉆n個φd后噴孔
，可根據泵壓
、季節、油管油污情況選擇適當?shù)膰娍讛?shù)目n和孔徑d
，從而解決了這個問題
。
此外，這種噴頭還存在兩個問題：一是由于3個支撐筋的隔離作用形成的空心錐形射流在水壓力低時有明顯缺口
，當適當提高壓力后
，缺口會減小甚至由于射流擴散而消失，但此處射流仍是薄弱環節
，它的沖擊力比別處要�
。欢鞘褂镁昧�
，噴頭體內外導流面被沖蝕出溝槽
，損壞后把噴頭體整個換掉太可惜。
針對這兩個問題

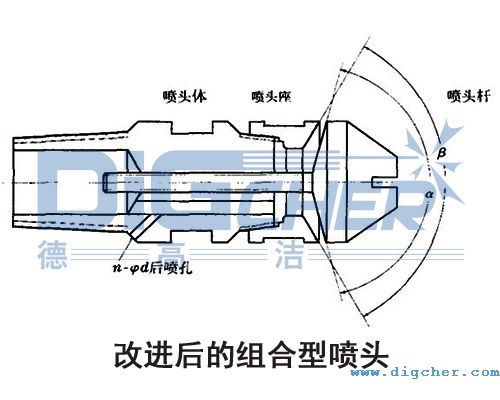

，北京德高潔清潔設備有限公司設計出改進后的組合型噴頭(如上圖)
，它與上圖噴頭不同處在于噴頭體與噴頭桿之間加了1個噴頭座。噴頭座與噴頭體通過密封管螺紋連接
，與噴頭體
、噴頭桿之間形成一混合腔，水經3個月形槽到混合腔混合
，再經導流面流出
，這種結構使空心錐形射流趨向合理，并且使各處射流沖擊力等水力性能比較均勻
，在清洗時可對油管內孔進行全表面清洗
，并且其空心射流形成一道封閉的水幕，可將油污清出
，由此解決了前噴式噴頭噴下的油污重又粘在內壁上的問題
。并且對其傳動變速系統也進行了改進，提高清洗效率近1倍
。
