文丘里效應在商用高壓清洗機發泡噴嘴上的應用
時間：2015-09-22 15:21:17作者：LeeZhou來源：德高潔清潔設備分享到：QQ空間新浪微博騰訊微博人人網微信
文丘里效應又稱文氏效應
，這種效應是指在高速流動的氣體附近會產生低壓
，從而產生吸附作用，利用這種效應可制作出文丘里管
、文丘里射流閥等
，當流體通過管道的狹窄部分時，會導致該處流體速度增加
，同時靜壓力降低
。文氏效應管的原理較為簡單，就是把流體由粗變細
，以加快流體流速
，時流體在文氏效應管出口的后側形成一個“真空”區，利用這個“真空”區產生吸附作用
。之前我們介紹了《
文丘里效應在商用電動高壓清洗機射流閥上的應用》
，下面主要介紹文丘里效應在商用高壓清洗機發泡噴嘴上的應用。
通過文丘里射流閥進行清潔劑吸入與混合
，結構簡單
、可靠，目前已得到普遍應用
，但進一步的研究發現
，這種在機器內部泵頭設置射流閥實現吸液功能也存在不足，如吸液率不可調
、無發泡以及清潔劑的使用較為浪費等等
。我們知道如果化學清潔劑與水混合后噴射到物體表面沒有形成發泡，清潔劑的效用并不能充分發揮
，并且很快會流失
，清潔劑浪費現象比較明顯
，若能將化學清潔劑與水混合后并與空氣充分發泡
，其去污能力將大大提高。發泡噴嘴很好地解決了這一難題
。發泡噴嘴不但可以將清潔劑有效吸入
，同時吸入少量空氣
，帶有清潔劑的水射流在空氣腔中撞擊形成發泡，泡狀射流經噴嘴噴出
。研究發現
，清潔劑及空氣在發泡噴嘴的吸入都與文丘里效應相關。

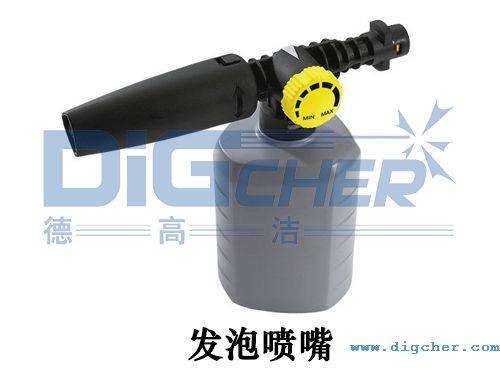

下圖為較為常見的發泡噴嘴結構
，包括接頭
、清潔劑瓶、噴嘴及泡沬調節鈕等
，接頭與高壓槍槍桿相連接
，泡沬調節鈕用來調節泡沬產生效果，清潔劑裝入清潔劑瓶?jī)?nèi)
。

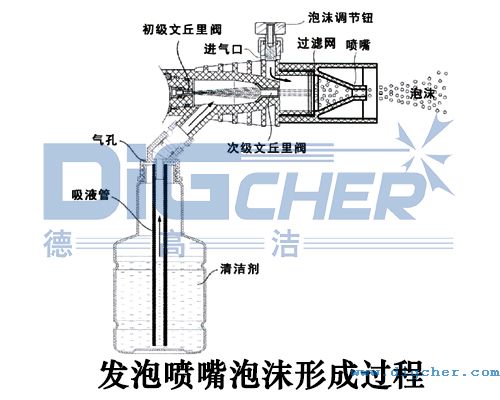

通過對各種發泡噴嘴的研究發現
，發泡噴嘴泡沫的形成過程兩次利用了文丘里效應，發泡噴嘴實際包括初級文丘里閥和次級文丘里閥
，與初級文丘里閥相通的吸液管伸入清潔劑瓶?jī)?nèi)
，清潔劑瓶蓋上設有氣孔，使得清潔劑瓶?jī)?nèi)壓力保持外部大氣壓
。工作時
，初級文丘里閥產生的虹吸作用將清潔劑吸人并與射流混合，隨后射流再次通過次級文丘里閥
，次級文丘里閥的喉管段設有進氣口與外部空氣相通
，泡沬調節鈕用以調節進氣口開口大小，次級文丘里閥將外部空氣吸入
，在次級文丘里閥的出口還設有過濾網
，高壓射流撞擊到過濾網上卷入周圍空氣產生豐富的泡沬，高壓泡沬經噴嘴噴出
。
文丘里效應的疊加應用也較為普遍
，串聯后文丘里管出口壓力將大大提高。研究表明高壓清洗機泵頭處設置的文丘里射流閥當出口壓力在0.3～1.0 MPa時才產生吸液作用
，目前市場上的發泡噴嘴最大壓力可達3.0 MPa
，我們根據發泡噴嘴文丘里效應兩次疊加原理，對前后文丘里閥進行多次優化和驗證
，發泡噴嘴最大壓力接近5.0 MPa
，可見發泡噴嘴泡沬豐富、壓力高
、射程遠
，完全實現了高壓發泡，噴射效果明顯改善，且調節方便
、更大限度節省清潔劑的使用
。這種高效、經濟的清潔劑發泡方式正逐步取代傳統吸液方式
。
