聚合釜全自動清洗系統的應用
時間：2021-08-17 16:34:00作者：LeeZhou來源：德高潔清潔設備分享到：QQ空間新浪微博騰訊微博人人網微信

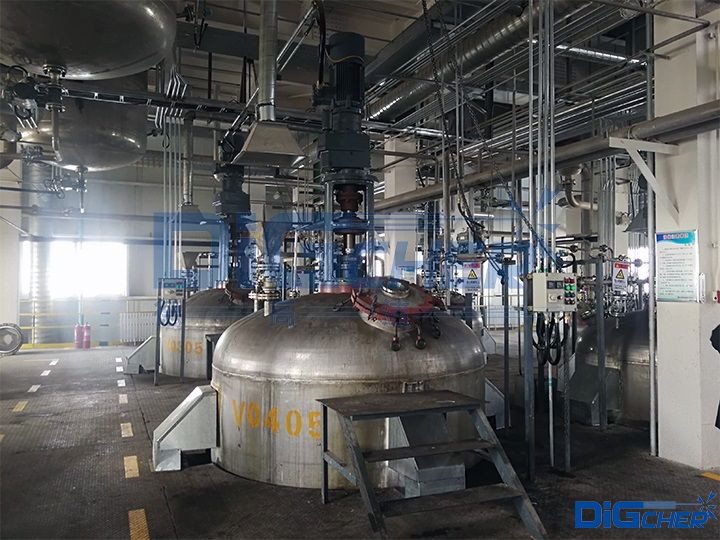

某化工企業的聚合釜為帶螺帶式漿葉的臥式反應釜，容積為3.2 m³，人孔DN150
，反應過程中容器內壁及漿葉表面會逐漸形成聚合物、石蠟等混合物掛壁
，從而影響下一釜化學反應。為了解決這一現象
，該企業采用人工清洗聚合釜，具體方式是手持噴槍深入聚合釜內清洗
。每天清洗三次
，每次需一個人工作四十分鐘左右
。值得注意的是，由于聚合釜內存在復雜的攪拌槳葉
，有部分死角人工洗不到
，且聚合釜內的殘余化學氣體還會對人體造成一定危害，因此這種工藝亟需改進
。
針對聚合釜人工清洗不到位的現象
，德高潔經討論并驗證采用高壓水全自動清洗聚合釜的可能性，并給出了相關參數
。
| 人工清洗和高壓水射流全自動清洗的參數 |
| |
人工清洗 |
高壓水自動清洗 |
| 最遠噴射靶距 /mm |
300 |
1200 |
| 水溫 /℃ |
25 |
85 |
| 射流壓力 /MPa |
15~20 |
15 |
| 清洗流量 /(L · min) |
20 |
75 |
| 噴頭噴嘴口徑 /mm |
Φ1.0 |
Φ2 |
| 高壓泵選型 |
額定工作壓力為30 MPa
流量26 L/min |
額定工作壓力為40 MPa
流量260 L/min |

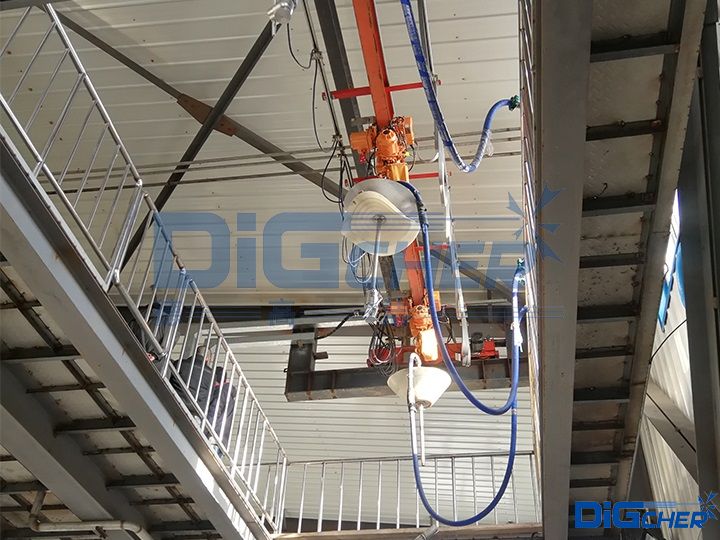

聚合釜全自動清洗系統由高壓水單元
、氣動三維旋轉噴頭、定位伸縮裝置
、槳葉定位裝置
、密閉裝置、電控系統及輔助設備組成
。系統運行通過PLC控制
，不同反應釜的清洗輸入信號通過DCS集中控制，滿足同一高壓水源多臺反應釜清洗系統使用要求
。高壓水單元可以實現不同射流流量的恒壓輸送
。氣驅三維旋轉噴頭由一對成90°的錐齒輪、噴嘴
、旋轉軸等零部件組成
，氣動馬達帶動相互垂直的錐齒輪，進而驅動噴嘴三維旋轉
，使射流軌跡形成一個球狀包絡面
，從而實現無死角清洗。定位伸縮裝置是通過在升降盤上安裝定位開關
，移動定位開關的位置
，實現定點定位清洗。漿葉定位裝置可以實現噴頭深入漿葉內部清洗阻擋死角
。噴桿導向密封裝置由氣動隔離閥
、導向密封腔組成。氣動隔離閥安裝至反應釜球面人孔處
，反應開始
，隔離閥關閉，反應結束
，隔離閥打開
，清洗噴嘴向下伸入反應釜，到達設定位置后，噴射高壓水
，根據程序進行自動清洗
。導向密封腔保證清洗噴桿伸縮時噴桿與導向腔處的密封。通過設置水腔以及水腔兩側的活塞密封件
，確保水腔壓力始終大于反應釜內壓
，實現無須反應釜容器氣體置換的密閉清洗。
實際使用證明
，聚合釜全自動清洗系統清洗效果明顯
，可滿足生產車間的清洗要求，釜內壁及漿葉處無明顯污垢
。另外
，系統實現了自動清洗，節省了人工成本
；清洗全程采用密閉操作
，既節省了時間，又提高了安全性
。
