，利用高壓水射流的沖擊和剪切復合作用，可以達到對油層堵塞井段進行全方位深部解堵的目的
。下面主要介紹定向井旋轉射流解堵裝置結構
。

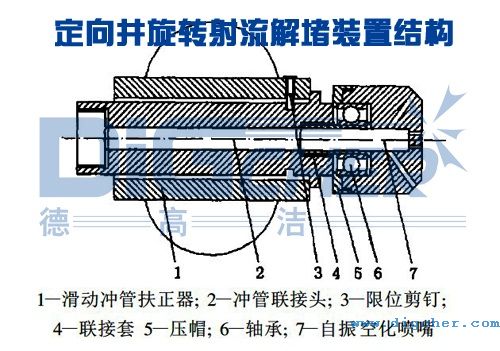

定向井旋轉射流解堵裝置結構：定向井旋轉射流解堵裝置由自振空化噴嘴、滑動沖管扶正器
、沖管聯接頭等組成
。利用限位剪釘將滑動沖管扶正器與沖管聯接頭固定在一起，并通過聯接套聯接自振空化噴嘴和扶正器
，沖管聯接頭下端加工一臺階
，外徑比滑動沖管扶正器內徑大。解堵施工后
，可將滑動沖管扶正器帶出井中
。自振空化噴嘴在動力噴嘴產生的徑向力作用下，可繞軸承做旋轉運動
。
解堵施工時
，通過沖管聯接頭將沖管與解堵裝置連接在一起，沖管可采用帶倒角的空心電熱桿
，沖管長度根據需要解堵的中心管長度而定
，用油管連接沖管將解堵工具送入井中，利用滑動沖管扶正器保護自振空化噴嘴在斜井或水平段不受損壞
，并使自振空化噴嘴導入到防砂魚頂內腔中
，地面加壓力為2-3KN將限位剪釘剪斷，滑動沖管扶正器留在防砂魚頂處
，沖管經滑動沖管扶正器內腔將自振空化噴嘴送入到中心管中
，解堵液經過地面水泥車通過油管、沖管
、泵入井下解堵工具
，由旋轉噴頭上的噴嘴噴出，形成高壓水射流
。噴頭上沿周向分布有四個噴嘴
，兩個傾斜的動力噴嘴噴出側向射流產生旋轉力矩，使噴頭旋轉
。兩個徑向噴嘴產生徑向高頻自振空化射流，直接沖擊解堵井段
。裝置每轉一周有四個水流脈沖作用于地層
，工具在中心管內邊旋轉邊上下移動，同時產生低頻旋轉水力波
、高頻振蕩射流沖擊波和空化噪聲超聲波三種物理作用綜合作用于解堵井段
。解堵完成后
，上提油管，將沖管和自振空化噴嘴帶出中心管
，隨后利用沖管聯接頭下部的臺階將滑動沖管扶正器帶出井中
。
經實際應用證明，定向井旋轉射流解堵裝置具有施工簡便安全
、成本低
、能量集中、易與其他處理方法結合等特點
。由此可見
，定向井旋轉射流解堵裝置具有非常廣闊的推廣前景。
