高壓水射流最大打擊力實測
時間：2013-05-03 11:23:43作者：LeeZhou來源：德高潔清潔設備分享到：QQ空間新浪微博騰訊微博人人網微信
高壓清洗機清洗效果取決于高壓水射流打擊力的大小
。所以
，要想獲得最佳的清理效果
，必須有效地利用射流的動能，以最大射流打擊力作用在被清洗物上
。
從水力學可知
，射流最大的打擊力主要與泵壓 P 、高壓槍噴嘴直徑 d 和射流作用距離 L 有關
，對于固結性的污垢
，高壓水射流主要是水楔作用，即高壓水射流在污垢的縫隙和孔洞中產生靜壓擴張力的擴大
。

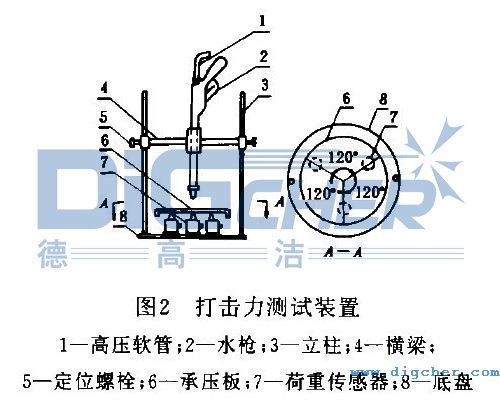

高壓水射流最大打擊力實測：一、實測裝置
如上圖所示
，將高壓噴槍安設在測試架的橫梁上
，在測試架底盤上水平對稱安裝3 個 BH 型荷重傳感器(最大量程50kg)，每個傳感器1個6V直流穩壓工作電源
，傳感器的輸出端接一塊數字萬用表
，3個荷重傳感器上面平放一塊承壓板，使高壓水射流的打擊力直接作用在承壓板上
。
二 、測試原理
高壓水射流垂直作用在承壓板中心
，承壓板的中心與3個傳感器對稱組成三角形心重合，以使射流作用力平均傳遞于每個傳感器上
，并使每?jī)蓚�(gè)傳感器測定的數據之差小于1%
。這樣
，3個傳感器所測得的射流作用力之和為射流實際的總打擊力
。通過改變噴嘴直徑、泵壓和高壓槍嘴至承壓板的距離
，可測得不同噴嘴直徑和不同泵壓條件下
，射流打擊力 F 和射流作用距離 L 的變化規律，從中得出射流最大打擊力距噴嘴的距離

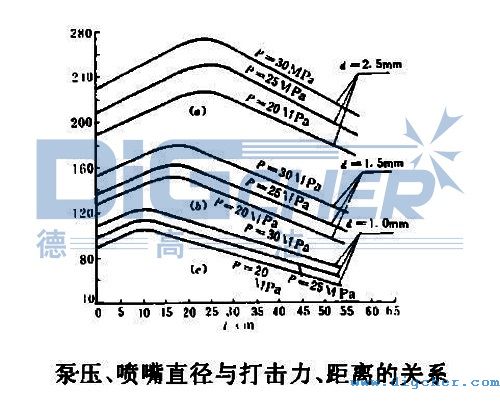

。如下圖：
![泵壓<div id=]()
、噴嘴直徑與打擊力、距離的關系" height="560" src="/d/file/zhongwen/jswz/gyqxj/8df46c787fb43c538cb216cb191a9795.jpg" width="720" />
、實測結果和分析
從上圖a
、b 、c 3組曲線可知
，不同泵壓、不同噴嘴直徑條件下得出3組曲線的變化規律是相似的
。隨著泵壓和噴嘴直徑的加大
，射流打擊力也加大，射流最大打擊力基本發生在距噴嘴 1OOd 左右
，作用在污垢上的射流打擊力才最大
，清理效率最高。具體如下表：
|
實測射流最大打擊力表 |
|
噴嘴直徑 d/mm |
1.0 |
1.0 |
1.0 |
1.5 |
1.5 |
1.5 |
2.5 |
2.5 |
2.5 |
|
泵壓 P/MPa |
20 |
25 |
30 |
20 |
25 |
30 |
20 |
25 |
30 |
|
打擊力 F/kN |
104 |
114 |
123 |
151 |
163 |
193 |
228 |
250 |
272 |
