高壓清洗機在鋼板清洗應用中噴嘴直徑、流量與水射流打擊力的關系

    時間：2013-08-12 10:53:34作者：LeeZhou來源：德高潔清潔設備分享到：QQ空間新浪微博騰訊微博人人網微信

    現今，高壓清洗機用于清洗的噴嘴形式有很多種
    ，在選擇噴嘴時，要根據被清洗物的特性
    、清洗要求、噴嘴安裝位置要求
    、噴嘴直徑與系統壓力和流量匹配等多種因素綜合考慮。尤其是噴嘴直徑
    ，噴嘴直徑的選擇要考慮與高壓清洗機壓力和流量的匹配
    ，因?yàn)殡S著高壓泵的額定流量和額定壓力參數的確定，與之相匹配的噴嘴直徑也就確定下來了
    。

    額定流量在高壓泵的結構上是由泵的轉速
    、行程等決定的，而高壓清洗機工作壓力是由調壓閥調節來決定的
    。如果工作時能達到高壓泵的額定壓力和額定流量
    ，高壓泵的能量利用率就能達到最高，高壓清洗機的清洗能力才能得到充分的發揮
    。為此
    ，噴嘴出口直徑設計時往往需要使設計的噴嘴達到泵的額定流量與額定壓力，噴嘴直徑與高壓清洗機壓力和流量的關系如下列公式所示
    ，下面主要分析了壓力
    、流量、噴嘴直徑與水射流打擊力的關系
    。

    噴嘴直徑與高壓清洗機壓力<div id=、流量的關系表達式" height="55" src="/d/file/zhongwen/jswz/gyqxj/f317123c951225cd1c4108352f74fb01.jpg" width="110" />

    上述公式中，d —噴嘴直徑
    ，mm
    ；
                        q —色流體積流量(取泵的額定流量)，L/min
    ；
                        μ —噴嘴流量系數
    ，一般取0.9；
                        P —射流壓力(取泵的額定壓力)
    ，MPa
    。

    高壓清洗機在鋼板清洗應用中噴嘴直徑、流量與水射流打擊力的關系：

    當四臺高壓清洗機壓力均為10MPa
    ，流量分別為10L/min
    、20L/min

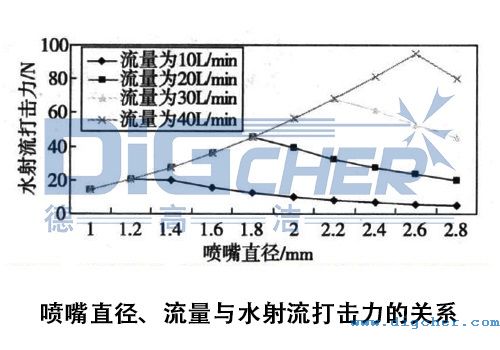

    、30L/min和40L/min時，相關參數如下圖所示
    。

    高壓清洗機在鋼板清洗應用中噴嘴直徑<div id=、流量與水射流打擊力的關系" height="520" src="/d/file/zhongwen/jswz/gyqxj/93583796586d9051e2f6cfbe1d01f684.jpg" width="720" />

    從上圖可以看出，在高壓清洗機壓力一定的情況下
    ，提高流量可提高水射流打擊力
    ，而且如果在流量也一定的情況下，噴嘴直徑與高壓清洗機壓力和流量相匹配時水射流打擊力最大
    。例如當高壓清洗機壓力為10MPa
    ，流量為20L/min時，匹配的噴嘴直徑為1.8mm
    ，而此時噴嘴出口的水射流打擊力可達到最大值46N
    ，但如果噴嘴直徑不匹配為1.7mm時，噴嘴出口水射流打擊力僅為40N
    ，水射流打擊力減小了13%
    ，當噴嘴直徑為不匹配的1.9mm時，噴嘴出口水射流打擊力為43N
    ，水射流打擊力減小了6.5%
    。

    綜上所述，我們介紹了高壓清洗機在鋼板清洗應用中噴嘴直徑
    、流量與水射流打擊力的關系
    。由此可見，只有合理的選擇噴嘴直徑
    ，才能最大限度的發揮出高壓清洗機的清洗能力
    。
