- 全國統(tǒng)一銷售熱線：
- 北京總部：
- 010-64437473
- 上海：
- 021-62113795
- 深圳：
- 0755-86241216
干冰清洗機(jī)在陶瓷文物清洗修復(fù)中的實(shí)際應(yīng)用效果
時(shí)間：2015-08-07 來源： 北京德高潔清潔設(shè)備有限公司
在干冰清洗文物的實(shí)際應(yīng)用中，有許多因素會(huì)影響到效果，例如不同器物的硬度不同，瓷器的釉層不同，釉上彩的彩料過于脆弱。之前我們介紹了《高質(zhì)量陶瓷文物清洗設(shè)備—干冰清洗機(jī)》，下面主要介紹干冰清洗機(jī)在陶瓷文物清洗修復(fù)中的實(shí)際應(yīng)用效果。
我們采用了一只嘉慶道光時(shí)期的青花瓷器，燒造工藝比較成熟，瓷胎結(jié)合縝密，釉面厚度適中。來源于私人收藏，胎體約厚50 mm，釉質(zhì)較好，污跡表面有一層雜質(zhì)與油脂，并且使用環(huán)氧樹脂進(jìn)行修補(bǔ)過，該器物已經(jīng)做過老化實(shí)驗(yàn)，樹脂呈現(xiàn)黃色，適宜作為清洗實(shí)驗(yàn)的對(duì)象。

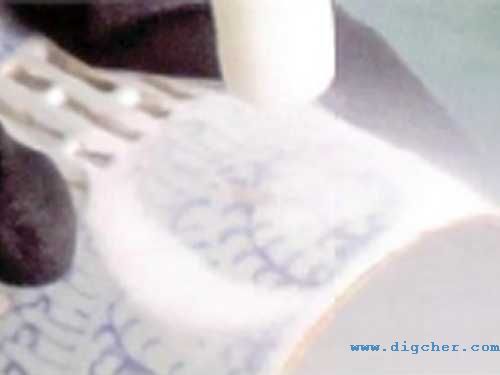

操作人員做好防護(hù)措施后，由一人按住實(shí)驗(yàn)的器物，一人進(jìn)行干冰噴射，干冰的噴射量由小至大，并且改變噴射角度，由60°到90°，尋找最佳噴射角度，最終在90°時(shí)達(dá)到最佳效果
。當(dāng)干冰量輸出量達(dá)到一定量時(shí)
，整個(gè)器物受到冷卻降溫的影響，環(huán)氧樹脂的強(qiáng)度變低，并借助干冰升華引起的爆破，可以直觀地看到環(huán)氧樹脂形態(tài)的變化。

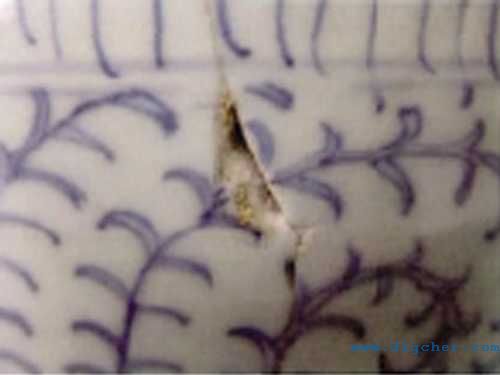

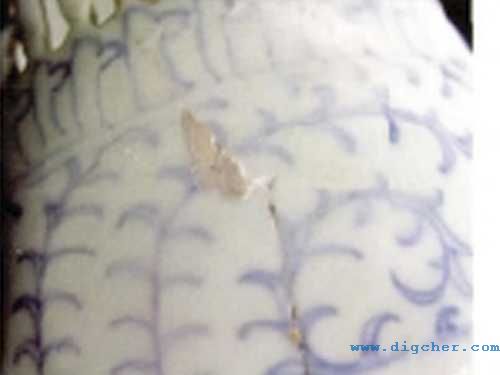

經(jīng)過10分鐘的清洗實(shí)驗(yàn)，最終清洗效果顯而易見(見上圖)，大部分的環(huán)氧樹脂剝落，與器物分離。若實(shí)驗(yàn)繼續(xù)進(jìn)行應(yīng)該能徹底清除余下的雜質(zhì)。在200倍電子顯微鏡觀察下，去除環(huán)氧樹脂前后的對(duì)比效果顯而易見。
干冰清除污跡后，高速?zèng)_擊的干冰顆�？赡軙�(huì)對(duì)器物造成一定破壞，尤其底材硬度不高，在瓷器類文物清洗工作中，可能在釉層留下磨損痕跡。隨后我們?cè)陔娮语@微鏡的觀察下發(fā)現(xiàn)，瓷器釉面在清洗前與清洗后基本沒有變化，表面僅有日常磨損的痕跡。
實(shí)際證明，干冰清洗機(jī)效果拔群，以肉眼及顯微鏡觀察，器物表面老化的環(huán)氧樹脂基本已經(jīng)剝離，部分污跡也已經(jīng)清除，但更深層次的污跡尚未清除。此實(shí)驗(yàn)為文物清洗階段提供了新的選擇，提高了工作效率，一般去除環(huán)氧樹脂需要24小時(shí)以上的試劑浸泡，而新技術(shù)將時(shí)間縮短至10多分鐘。干冰清洗機(jī)非常環(huán)保高效，清洗完畢后只剩下剝離的污跡，無任何副產(chǎn)品。
需要注意的是，干冰在破壞環(huán)氧樹脂結(jié)構(gòu)時(shí)
，需足夠強(qiáng)大的壓強(qiáng)支持
，以及更長(zhǎng)的清洗時(shí)間，對(duì)文物底材的沖擊力
，需充分的評(píng)估與實(shí)驗(yàn)
，才能應(yīng)用于不同種類的器物表面。
- 標(biāo)簽：
- 干冰清洗機(jī)
- 陶瓷文物清洗修復(fù)
水下切割的安全操作注意事項(xiàng)
2019-03-28
人工清洗油罐車的風(fēng)險(xiǎn)
2018-09-21
新型環(huán)保金屬表面除銹工藝：安全到可以喝
2018-09-07
有軌電車建設(shè)加速 軌道槽清洗有妙招
2018-06-25
機(jī)械加工中影響毛刺變化的主要因素
2018-05-21
