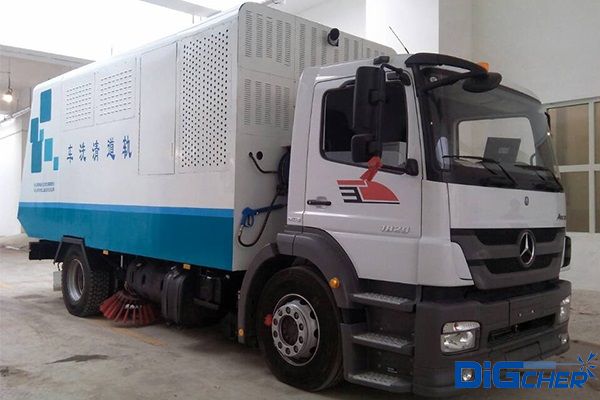

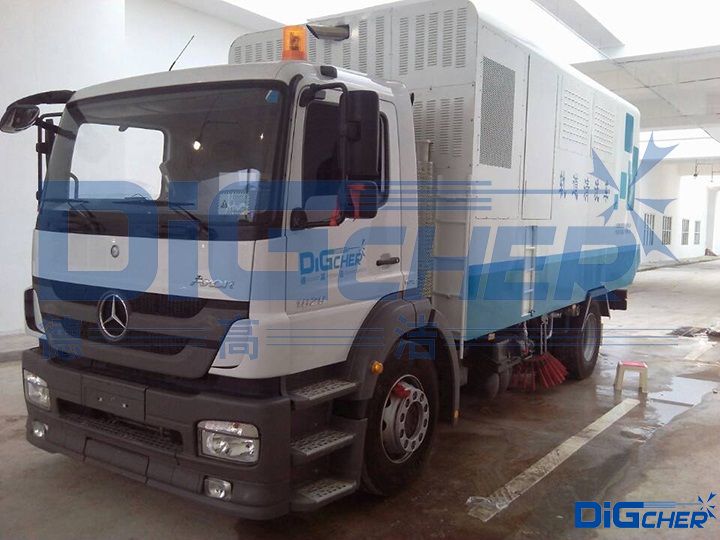

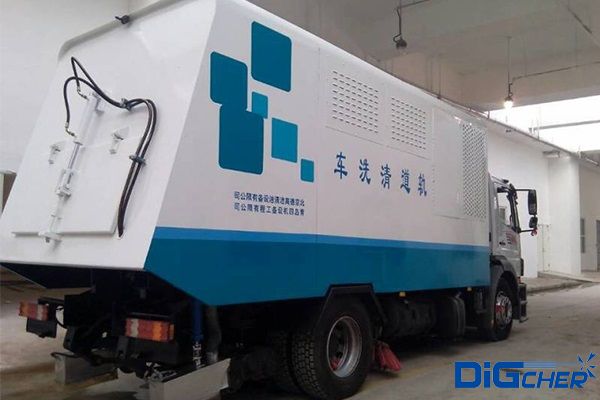

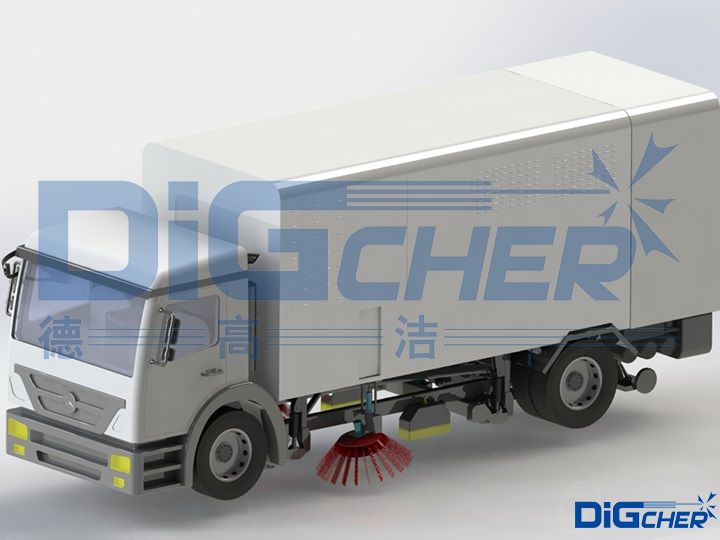

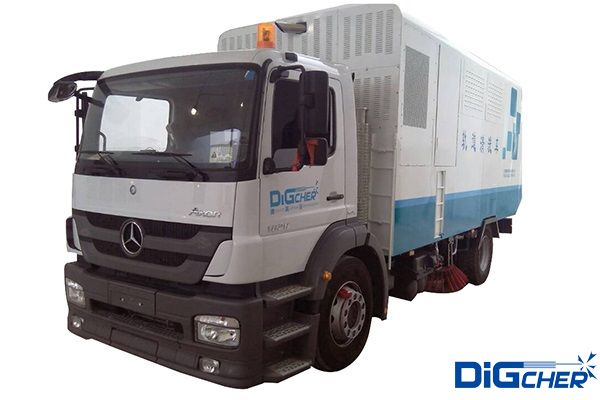

、引風機與消聲器
、水浴除塵器和垃圾箱體等部件組成
。在此系統中
，水霧、垃圾和風的混合物
，在負壓作用下，從三個導流罩內的吸塵口
，輸送到水浴旋風分離裝置，實現風與水和垃圾的分離
，達到保護環境的目的
。
水浴除塵器集成了一般公路清潔車的垃圾沉降過濾系統和水浴除塵裝置，具有體積小
、除塵效率高等特點
，是我公司開發的車載除塵設備。
4、液壓與動力系統
原車發動機
、取力器
、液壓站和數個液壓馬達共同構成了本車的軌道行走、軌道輪裝置的升降
、引風機運行
、高壓水射流和圓盤刷旋轉的動力與傳動
。
5
、自動化智能控制系統
車載電氣控制系統采用西門子PLC控制，微機支持觸控操作
，在車輛進行清洗作業時，微機控制系統可根據需要切換不同的清洗模式
。清洗模式包括高壓水清洗
、盤刷清掃和負壓吸塵等
，這幾種功能可以設置成搭配組合或單一來運行
。
三、工作流程
1
、軌道清潔車到達指定位置，車停
；視頻顯示器觀測與軌道對準情況(一般公路與軌道狀態交換位置為平交道口、站臺或特設平臺)
。
2
、啟動電氣控制系統和液壓動力系統運行。
3

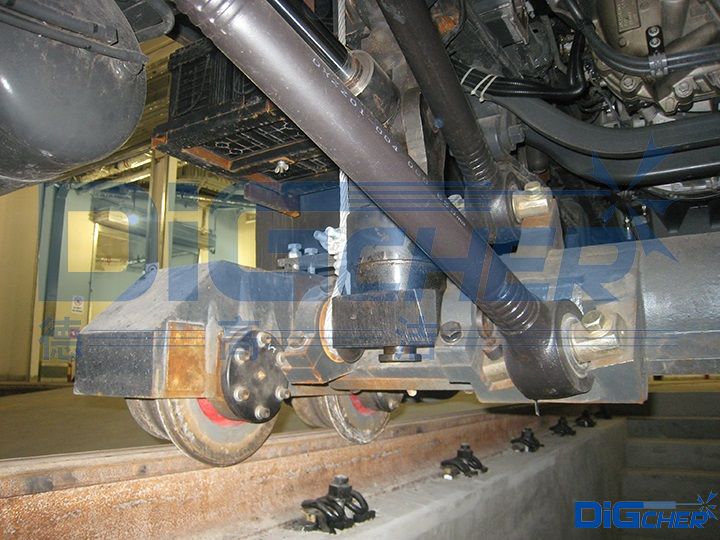

、軌道輪裝置下降到工作位置
，橡膠車輪上升
，離開地面，清潔車可以啟步
。
4
、按全啟按鈕，引風機首先啟動
，高壓水啟動
；四個刷盤下降至工作高度
，旋轉
；三個負壓吸口導流罩也降至工作高度；車啟步
、工作開始。道槽
、路基和路面同時清潔
。
5
、按干清按鈕
，除高壓水不啟動以外，設備的啟動和上一步中的其余各項相同
。
四、工作環境
海拔高度：≤200 米
最高氣溫(夏季)：37 ℃
最高日光下溫度(夏季)：44 ℃
最低氣溫(冬季)：-5 ℃
平均相對濕度(夏季)：80%
年平均降雨量：1100 mm
最大風力：8級(風速17.2m/s)
五、系統性能
1
、自動控制完成清掃、收集軌道沿線橫向限界寬度范圍內路面垃圾
；
2
、自動控制完成清除、收集軌道槽中沉積的渣土
、沙石、淤泥
、冰雪等沉積物
；
3
、配備手持高壓槍及軟管(10m)
，人工操作可完成線路周邊設備如轉轍機或站臺附近的清洗；
4

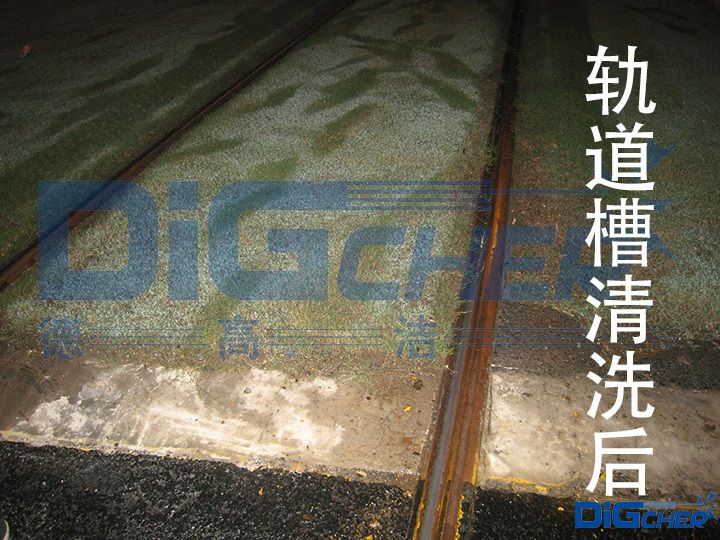

、軌道潔凈度＞95%，(保證軌道及軌道槽內無明顯顆粒物及黏著物)
；
5
、路面清掃率＞95%，清掃后路基后無明顯成片垃圾
；
6
、軌道行駛清洗速度≥4-5 km/h
，特別困難區段≥2 km/h；
7

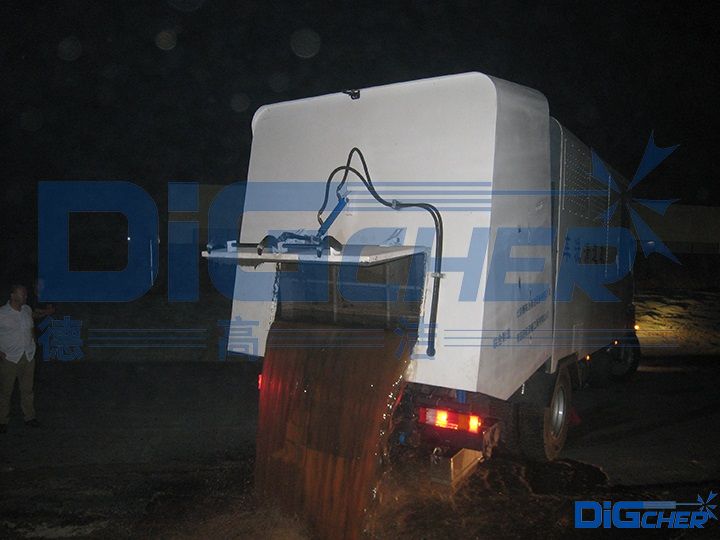

、垃圾箱存儲容量滿足10 km軌道清洗需要
，線路末端可排放一次；
8
、水箱存儲容量滿足6 km軌道清洗需要
，單程中間可補水1次；
9
、工作噪音≤80dB
，對周邊環境貢獻度≤5dB
；
10
、具備彎道曲線跟蹤和磨損補償措施，適應曲線通過及自動完 成曲線軌道區段清洗和清潔
，毛刷磨損可簡易修正
，不影響清潔效果
；
11、配備車載微機
、GPS或北斗衛星定位及視頻監視采集，記錄清潔過程和效果
；
12
、車載微機系統實現視頻、運行軌跡的實時記錄
，實現車輛供油、行程
、運用
、維修、故障等信息記錄管理
；
13
、人性化設計
，自動化程度高，車輛運行平穩
，操縱方便
，工作舒適。
六、參考標準
JB/T5936-1991 《工程機械 機械加工件通用技術條件》
JB/ZQ4000.3-1986 《焊接件通用技術條件》
GB/T4064-1983 《電器設備安全設計導則》
GB3811-1983 《起重機設計規范》
GB50490-2009 《城市軌道交通技術規范》
GB/T12758-2004 《城市軌道交通信號系統通用技術條件》
