SD ATC高壓水射流除鱗系統壓力控制方案
時間：2013-07-14 11:27:15作者：LeeZhou來源：德高潔清潔設備分享到：QQ空間新浪微博騰訊微博人人網微信
SD ATC高壓水射流除鱗系統是北京德高潔清潔設備有限公司組織技術力量歷經數月研發成功的
，其工作原理是待除鱗的鋼材在通過除鱗點時，由高壓泵產生的高壓水經過高壓噴嘴形成高速射流束打擊鋼材表面
，在高壓水射流的沖蝕
、剝離及熱爆效應的作用下
，致使鱗皮迅速從鋼材表面脫落下來
，從而完成除鱗工作。以下主要介紹SD ATC高壓水射流除鱗系統壓力控制方案
。
SD ATC高壓水射流除鱗系統壓力控制方案：整個系統是由西門子公司的S7-300系列PLC來控制
，變頻器采用西門子公司的變頻器，每個變頻器可實現多檔(級)頻率控制

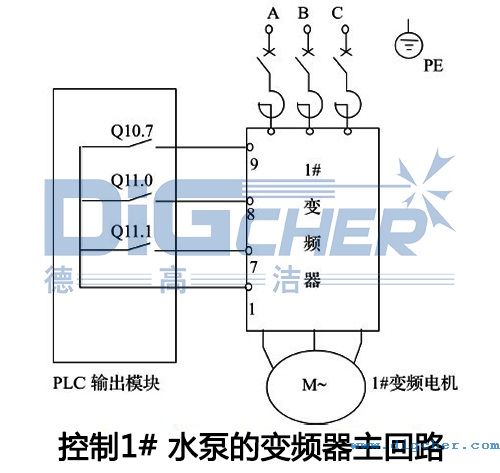

，在此只用4檔。變頻器的4檔頻率有變頻器上的9號端子和8號端子實現控制(如下圖)
，而變頻器上的9號端子和8號端子分別由PLC的數字輸出點Q11.0和Q10.7來控制
。系統壓力自動控制方案見下表1，表中Q11.0
、Q10.7為西門子S7-300系列PLC數字輸出模塊的輸出點
，PLC的數字輸出點Q11.0控制變頻器端子8
，PLC的數字輸出點Q10.7控制變頻器端子9
。表中C1為西門子PLC內加減計數器，此計數器的值表示變頻器的頻率檔
。
|
變頻器頻率控制對應表 |
|
變頻器端子8 、9 的狀態 |
端子8
Q11. 0 |
端子9
Q10. 7 |
備注 |
|
第一檔頻率
( C1= 0) |
0 |
0 |
變頻器以最低頻率運行 |
|
第二檔頻率
( C1= 1) |
0 |
1 |
|
|
第三檔頻率
( C1= 2) |
1 |
0 |
|
|
第四檔頻率
( C1= 3) |
1 |
1 |
變頻器最高頻率運行 |
計數器C1的計數值按如下方案來調整：1
、計數器C1的初值為0
。
2、當|△P|≤e時
，計數器C1的值保持不變
，控制變頻器保持當前檔的頻率運行，即系統保持當前的壓力值運行
。
3
、當|△P|＞e時，并且P2＜P1
，計數器C1的值加1
，控制變頻器按照高一檔的頻率運行，即提高系統的除磷壓力值
，使系統除鱗壓力達到設定范圍內
。
4
、當|△P|＜e時
，并且P2＞P1，計數器C1的值減1
，控制變頻器按照低一檔的頻率運行
，即降低系統的除磷壓力值，使系統除鱗壓力達到設定范圍內
。
綜上所述
，SD ATC高壓水射流除鱗系統的控制方案就是根據檢測到的系統的除磷壓力值
，通過PLC來實現對變頻器端子8
、9的控制
。具體變頻器每一檔的頻率為多少
，要根據具體系統調試來確定。
